Витебские рыболовы оснащают зимнюю удочку легкой и малогабаритной катушкой, которую с успехом может изготовить каждый. Для ее изготовления надо иметь катушку из-под ленты пишущей машинки, немного листовой латуни или дюралюминия, болт с нарезкой с обоих концов, стальную миллиметровую проволоку.

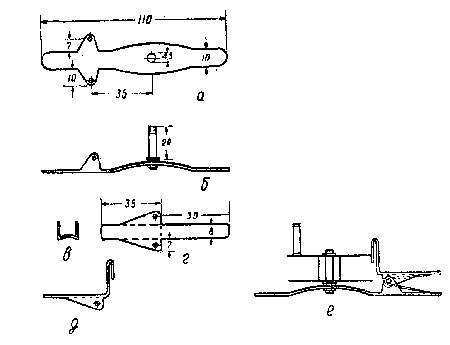

Из латуни или дюралюминия толщиной примерно от 0,5 до 1 мм вырезается основание а, затем просверливается одно отверстие, диаметром 4,5 мм, в центре и два отверстия, диаметром 2 мм, в проушинах основания. Проушины отгибаются под углом 90°. Основание сгибается так, чтобы гайка оси не касалась удильника б.
Для удобства крепления основания на удильнике лапки основания изгибаются, как указано на рисунке в. В отверстии в центре основания закрепляется ось. Для этого используется болт, имеющий нарезку с обоих концов. При помощи двух гаек б ось прочно закрепляется в основании. На ось надеваются шайбочки, затем катушка, снова шайбочки и закрепляющая гайка. Предварительно на катушке крепится рукоятка. Для этого на внешней щечке катушки сверлится отверстие, и в него вставляется болт с потайной головкой.
Затем между внутренней щечкой и головкой болта вставляют болванку из твердого дерева, а на болт надевают втулку и ударами молотка по ней изгибают щечку вокруг отверстия, тем самым окончательно утапливая головку болта в щечке. Кроме того, болт припаивается к щечке изнутри. Снаружи на болт для удобства надевается стреляная гильза от патрона мелкокалиберной винтовки и закрепляется шайбочкой, которую надо тоже припаять к болту.
Тормоз изготавливается из того же материала что и основание. Вырезается заготовка г, в проушинах для оси тормоза пробиваются отверстия диаметром 2 мм. Потом проушины отгибаются под углом 90°. Весь тормоз должен иметь вид, изображенный на рисунке е. Тормоз при помощи оси крепится в проушинах основания. На ось одевается спиральная пружина, которая одним своим концом упирается в основание, а другим в ручку тормоза (пружину можно изготовить самому из стальной миллиметровой проволоки), и, наконец, на тормоз надевается кусочек резиновой трубки.
Этим достигается надежное торможение катушки. Катушка находится в постоянно заторможенном положении. Для того, чтобы отпустить или подмотать лесу, необходимо нажать на ручку тормоза.
